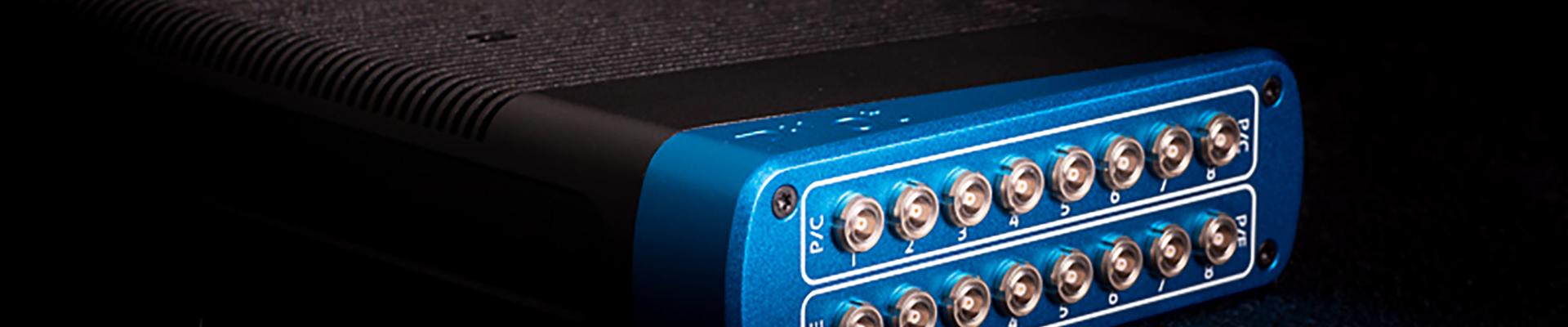

Pilot
多通道传统超声控制模块
Pilot是新一代顶级多通道超声检测仪,可以执行各类高级别超声检测作业。无论是航空领域(包括使用了复合材料和蜂窝结构的零件)、线上检测领域、需要衍射时差法(TOFD)的领域、以及许多其它有严格要求的领域,其均能轻松应对。可满足P/E,P/C,T/T工作模式,重量<1.5kg。
Pilot结构紧凑,功能强大——检测仪具有8通道全并行(或多达64路复用)的特点。可并行多套扩展使用,比无损检测(NDT)市场上任何其它传统超声检测系统的工作效率都高,大大拓宽了超声检测基准的边界。Pilot具有革命性的设计,其数字动态范围为162dB,在无损检测市场中是独一无二的,其数据吞吐量非常高,加之其可在软件中管理所有参数,因此数据采集十分可靠(之后的后期处理也一样)。Pilot的高压触发和双极脉冲有助于检测厚型、有噪声的或复杂的材料,如夹层、蜂窝或复合材料。还有其他多种触发方式选项包括AWG。此外,Pilot具备执行空气耦合应用的能力,可以实现更多让人赞叹的超声检测方式。
目标用途:航空行业;自动扫查器/机器人;冶金行业;油气行业;线上检测;水浸检测;现场检测等
主要特点
数据吞吐量高: | 高达 100 MB/s (LAN TCP/IP : Gb Ethernet) |
带宽超大: | 从 10 kHz 至 20 MHz |
通道数量: | 8个并行通道 |
接收器动态: | 27 bits |
接收范围: | 一次采集162dB(不再需要模拟增益) |
通道模式: | 全并行 |
高脉冲重复频率(PRF): | 20 kHz(可定制更高频率) |
脉冲发生器: | 高达 400V ; 有双极、方波触发和短脉冲,AWG触发功能可选 |
防尘防水等级: | IP 67 级防尘防水 |
